Leírás
A vízmentes érzékelő szonda 2m vékony vezeték végén található, ezért könnyedén bevezethető a hűtőszekrénybe, vagy más szabályozandó készülékbe.
A beállított hőmérsékletet 1°C pontossággal tartja. A szabályozás módja beállítható hűtésre, fűtésre vagy riasztásra. 1 db 10A-es relé kimenet található, ahová be lehet kötni a fűtéshez, vagy hűtéshez használt eszközt.
Tartozék: 1db vízálló szonda hőmérésklet érzékeléshez, 2m hosszú vezetékkel.
Felhasználási példák:
Hűtőszekrény szabályozása sajt érleléshez.
Hűtőkamra hőfok szabályozása.
Elektromos fűtés szabályozása.
Riasztás jelzés adott hőfok átlépésekor.
A készülék 230V-os tápfeszültségről működik, dobozba építhető kivitel.
Paraméterek:
Tápfeszültség: 230VAC
Pontosság: 1°C
Kijelző pontossága: 1°C
Relé terhelhetősége: 10A/250VAC
Szabályozási tartomány: -40°C - +120°C között
Külső mérete: 77x35x60mm
Beépítési méret: 71x29mm
Egyszerű 5 pontos programozás:
F0 hőmérséklet különbség, ami kapcsolást eredményez (3°C gyárilag)
F1 bekapcsolás késleltetése (3 perc gyárilag)
F2 minimális beállítható hőmérséklet
F3 maximális beállítható hőmérséklet
F4 üzemmód választás (hűt, fűt, riaszt)
F5 hőmérséklet korrekció (pontosítási lehetőség)
Hibakódok:
E1 érzékelő szakadás
E2 érzékelő zárlat
HH túl magas hőmérséklet
LL túl alacsony hőmérséklet
FST150, SC200
Bekötése hűtőszekrény szabályozásához nagyon egyszerű:

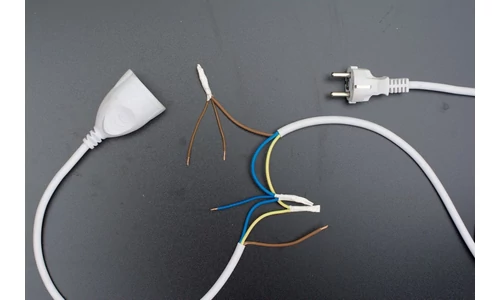

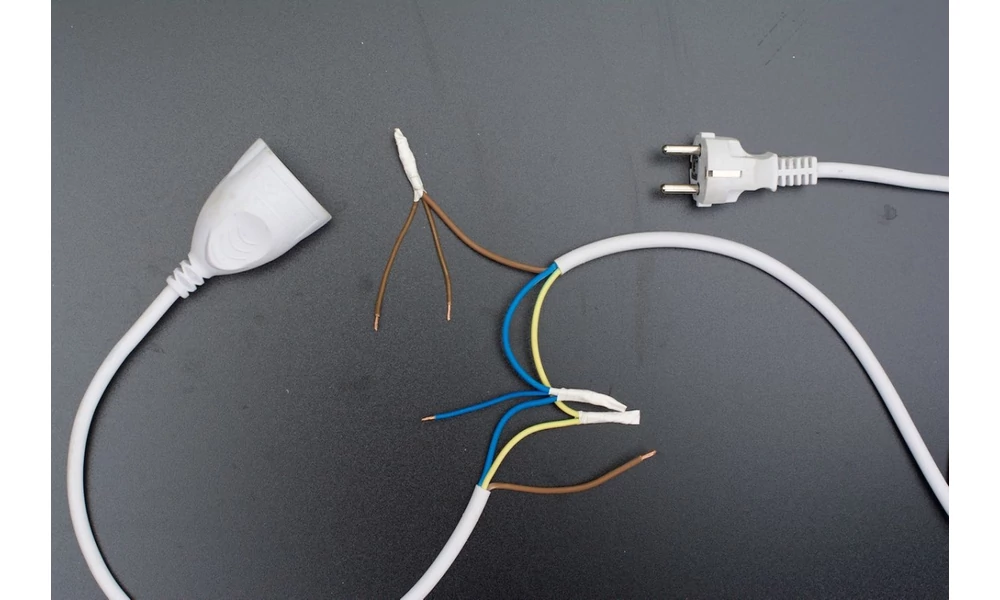

Pl: egy hosszabbítót elvágni, és beleiktatni a szabályzót. A beállított hőmérséklet elérésekor a műszer megszakítja a hűtő áramkörét, mintha ki lenne húzva a konnektorból.
A hűtőszekrényen semmilyen átalakítást nem kell végezni, csak bedugni a szabályozott konnektorba, bevezetni az ajtón keresztül az érzékelő zsinórját.

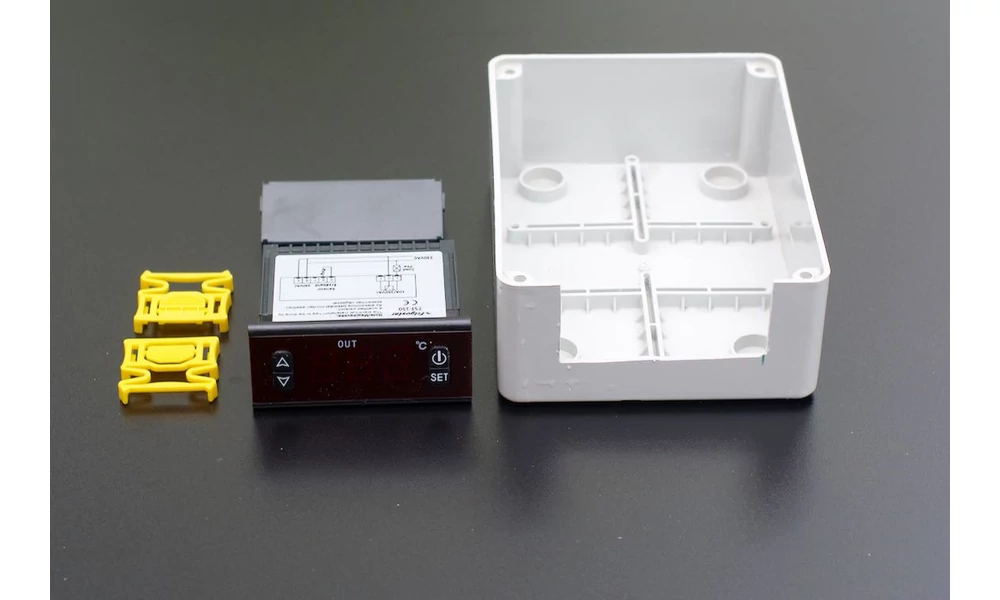

A szabályzót zárt elektromos dobozba kell szerelni!

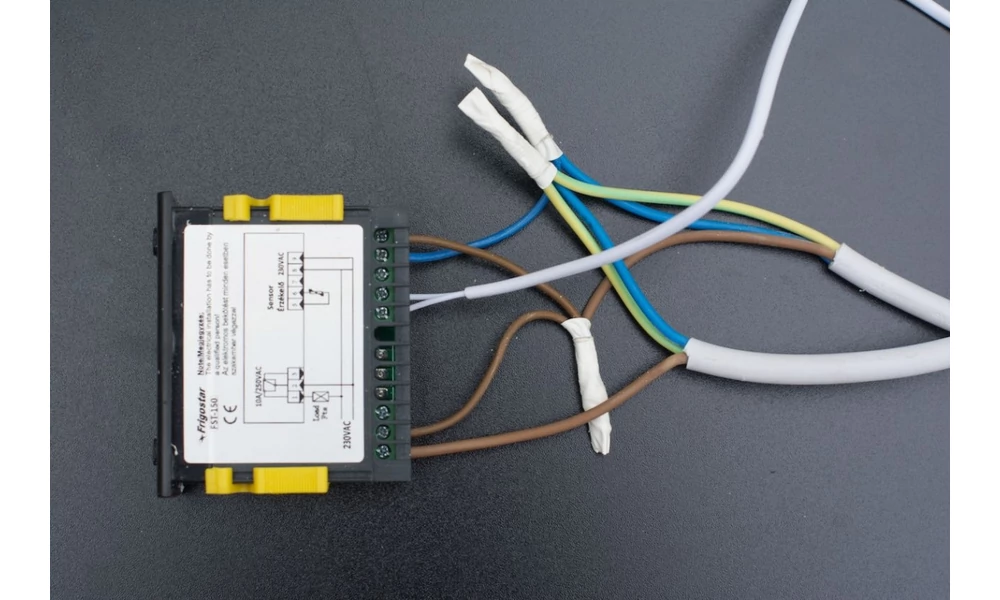

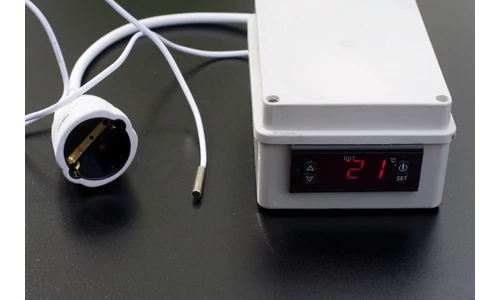

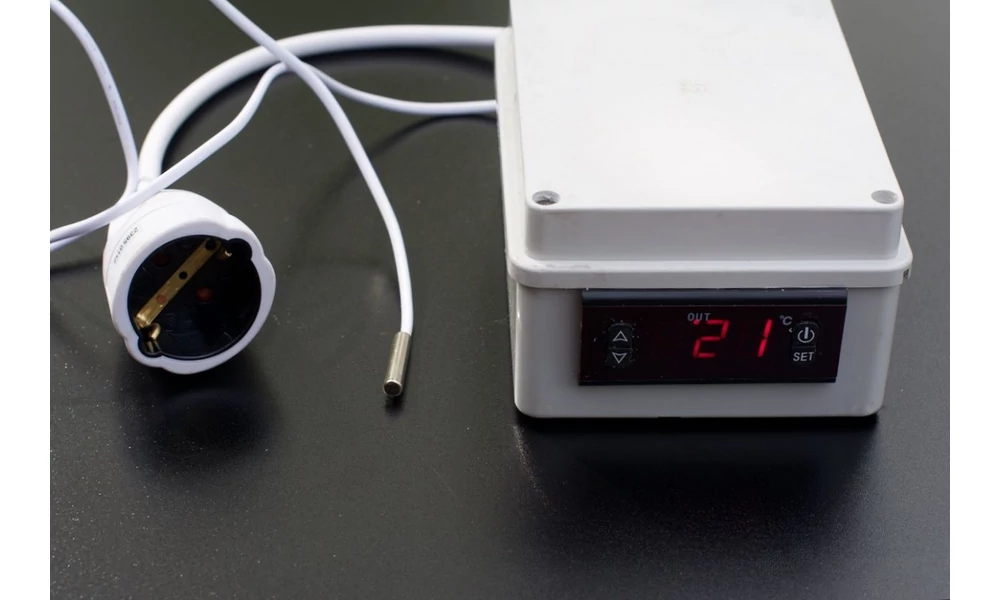

A képeken látható egy egyszerű megoldás a szabályzó bekötésére. Aki nem járatos az elektromos szerelésben, bízza szakemberre!
Programozása hűtőszekrény szabályozásához: (sajtok érleléséhez) Hosszan nyomd le a SET és a ^ gombokat egyszerre, amíg F0 jelenik meg a kijelzőn. Föl-le nyilakkal tudsz lépkedni F0-F5-ig.
F0 nyomd meg a SET gombot, az értéket állítsd be 1-re a nyilakkal, és SET
F1 nyomd meg a SET gombot, az értéket állítsd be 1-re a nyilakkal, és SET
F2 nyomd meg a SET gombot, az értéket állítsd be 10-re a nyilakkal, és SET
F3 nyomd meg a SET gombot, az értéket állítsd be 18-ra a nyilakkal, és SET
F4 nyomd meg a SET gombot, az értéket állítsd be 1-re a nyilakkal, és SET
Ezzel beállítoddad a készüléket, amely 1 fok eltérésnél fog kapcsolni, 1 perc várakozással, 10-18°C között fogad el hőmérséklet beállítást, hűtő üzemmódban van.
Azt a hőfokot, amit tartania kell a hűtőnek így állíthatod be: Nyomd hosszan a SET gombot, amíg villogni kezd a beállított hőfok. Állítsd át a nyilakkal, a kívánt hőfokra, és nyomd meg a SET gombot.

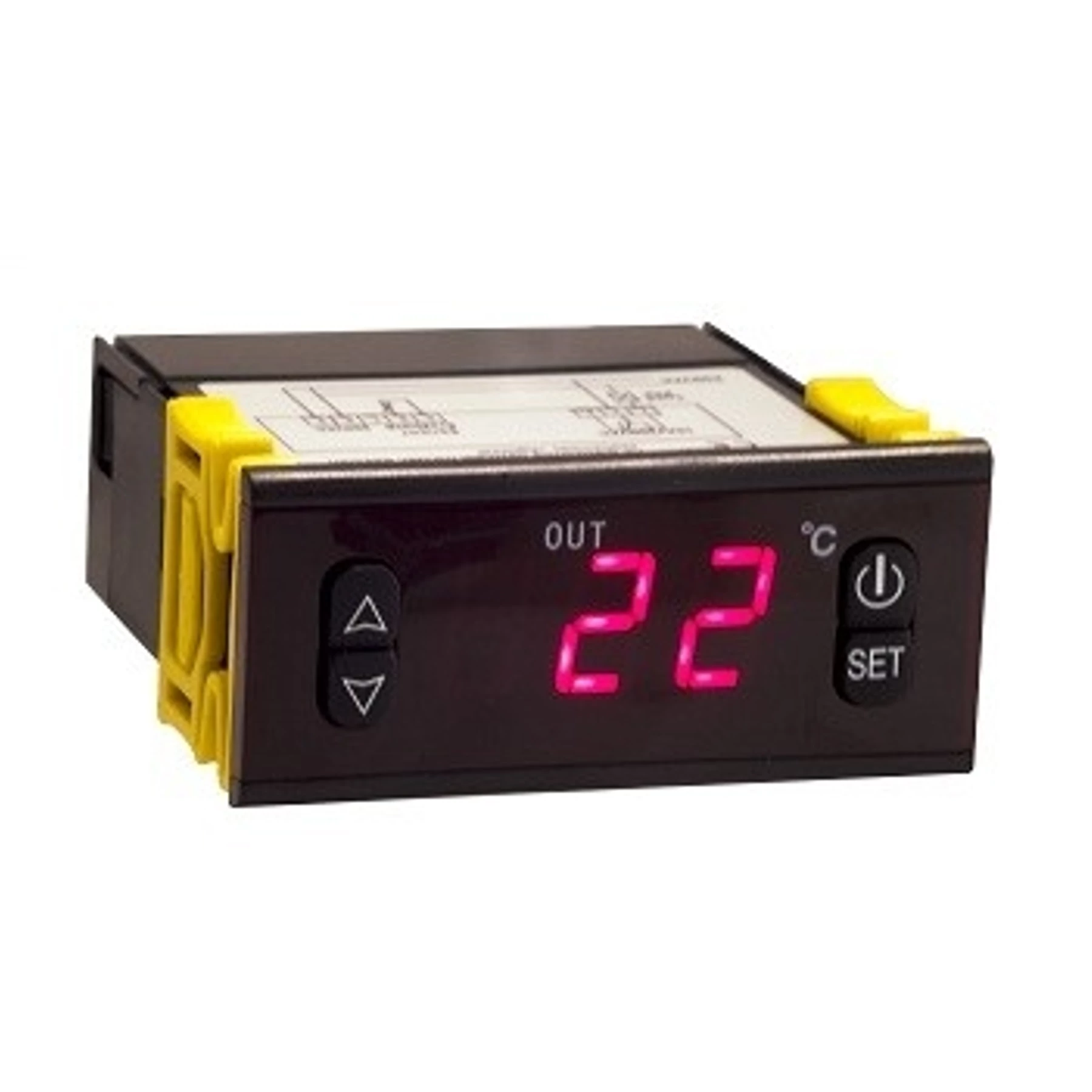

A kijelzőn az aktuális mért hőfok látható. Az OUT akkor világít, ha a kimenet bekapcsolt. (villog, ha közelít a kapcsoláshoz)
A relé kikapcsolható bármikor a ki-be kapcsoló gomb hosszú lenyomásával. Ilyenkor - - - látható a kijelzőn
